ＰＬＬ周波数ｼﾝｾｻｲｻﾞ
(MC145163)


ＭＣ１４５１６３は比較周波数の分周比をBCD(Binary Coded Decimal)で指定できるＰＬＬ周波数シンセサイザ用のＩＣです。

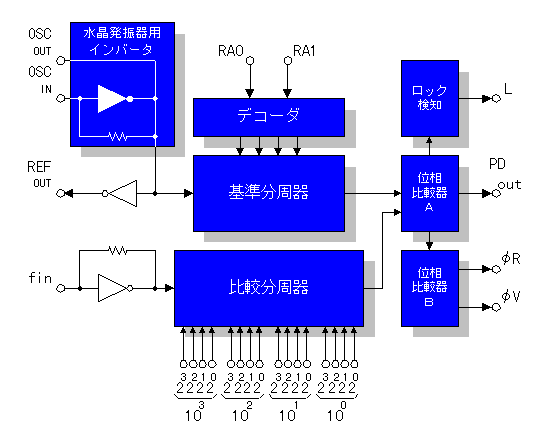

上のブロック図はクリッカブル・イメージ・マップになっています。 手のマークの部分でクリックすると、該当する説明のページにジャンプします。

上面図

水晶発振子の発振動作を行わせるためのインバータ回路です。
インバータの出力を水晶発振子を通してインバータの入力に戻すことにより、水晶発振子の固有周波数で安定した動作を行わせます。

基準周波数の分周比は２つの入力端子（ＲＡ０、ＲＡ１）で指定できます。
入力の状態はデコーダで４種類に展開され、以下の分周比が指定できます。

分周比を指定するＢＣＤの入力端子は４組あり、３〜９９９９の範囲で分周比を指定できます。

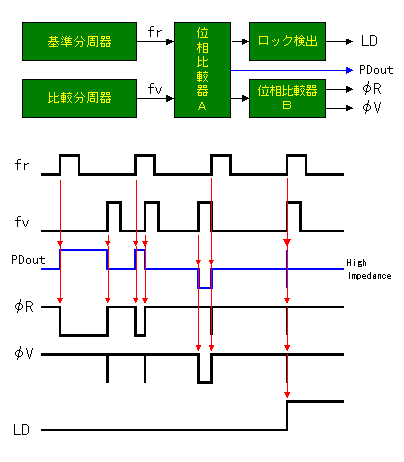

基準分周器で分周された周波数（ｆｒ）と比較分周器で分周された周波数（ｆｖ）との位相比較を行います。
