原子風アニメーション  モーションガイドとはシンボル化した絵をトゥイーン機能で移動させる時にモーションガイドに沿った動きをさせるものです。 上のアニメーションでは赤いボールは楕円のモーションガイド（表示はされない）に沿って移動しているわけです。 上の例の場合、基本的に３つのレイヤで構成しています。第１レイヤ（一番上のレイヤ）には右下から左上に右周りで回転する赤いボール（電子に見立てている）、第２レイヤには左下から右上に左周りで回る赤いボール（もう一つの電子に見立てている）、第３レイヤ（一番下のレイヤ）には中心にある青いボール（原子核に見立てている）です。 でも、そのままでは原子核の裏側に回り込んだはずの電子が見えてしまって立体感を表現できません。 そこで、さらに２つのレイヤを追加して原子核の裏側に電子が回り込んだとき電子が見えないようにマスクを設定します。マスクの形は原子核の裏側を通る軌道のみを隠すように半月状にしています。マスクを設定するレイヤは各電子が設定されているレイヤの一つ上のレイヤに設定します。 すなわち、第１レイヤにある右回りの軌道を隠すために右下から左上にかかる半月状のマスクを一つ上のレイヤに設定します。また、第２レイヤにある左回りの軌道を隠すために左下から右上にかかる半月状のマスクを第１レイヤと第２レイヤの間に設定します。 電子が描かれているレイヤで「モーションガイドを追加」をするとすぐ下のレイヤにモーションガイドのレイヤが設定されます。ですから、最終的なレイヤは以下のようになります。
この状態でアニメーションを再生すると少しおかしな映像になります。 第１レイヤのマスクのために第５レイヤの電子の絵が原子核より手前にあるのに一瞬消えてしまうのです。そこで、第１レイヤのマスクを表示するタイミングをタイムライン上でコントロールしています。右回りの電子を隠すときだけ表示してそれ以外の時間では表示しないようにしています。 以下に各フレームの映像を示します。全部で２１フレームあります。 マスクを分かり易くするために、第１レイヤのマスクを緑色に、第４レイヤのマスクを黄色にしてあります。 実際のマスクは第７レイヤのグラデーションの掛かった青いボールをコピーして切り取ってあるので、見た目には分かりません。 また、第３および第６レイヤのモーションガイドの線も表示されません。

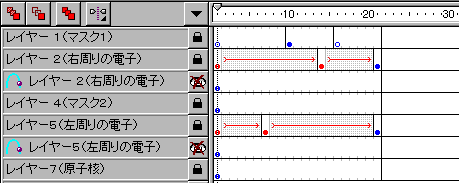

下の絵は今回のタイムラインです。  青く塗りつぶされた○はキーフレームと言って絵が描かれているフレームです。 中が白の青○は空白キーフレームで絵が入っていないフレームです。 赤い○はトゥイーンで使用する先頭のキーフレームです。 赤い矢印はトゥイーンしているフレームで先頭キーフレームから最終キーフレームまでの間のフレームを自動作成しています。 ですからレイヤ２の場合、私が設定しているのは第１フレーム、第１４フレームそれと第２１フレームだけです。 何も記号のないフレームは前のフレームと同じものが表示されます。 ムービーレポートは以下のようになっています。 ファイルサイズは１３２６Ｂ（１．２９ＫＢ）となりました。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
