サインボード　２

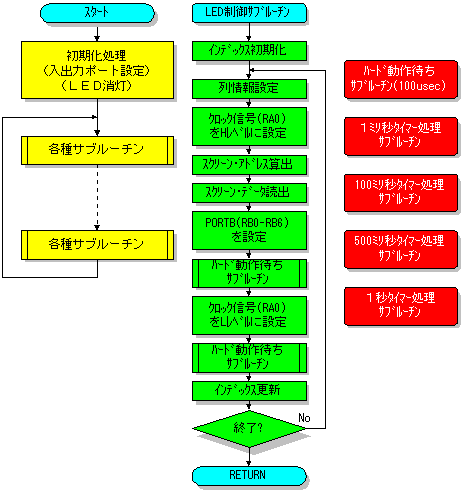

メイン処理　フローチャート



RAMファイル・レジスタの使い方


PIC16F84Aにはﾕｰｻﾞが使用できるRAMﾌｧｲﾙ･ﾚｼﾞｽﾀが68ﾊﾞｲﾄあります。
今回のソフトウェアでは以下のような使い方をしています。
スクリーンエリア[10h-1Fh]　：　ＬＥＤに表示するパターンをここに設定します。
スクリーンワークエリア[20h-2Fh]　：　表示効果処理をするためのワークエリアです。
共通ワークエリア[30h-3Fh]　：　共通処理で使用するワークエリアです。
表示効果処理ワークエリア[40h-4Fh]　：　表示効果処理で使用するワークアリアです。
