今回の改良では種別の表示文字も変えてみました。

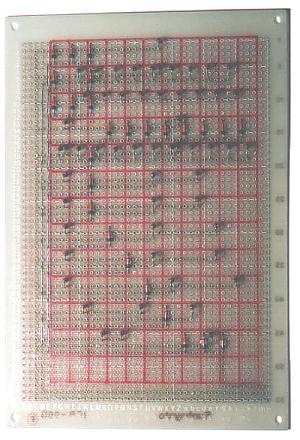

各LEDに対応するダイオードの配置場所を赤のペンでマークしました。
このようにするとダイオードを間違えずに配置することができます。

---

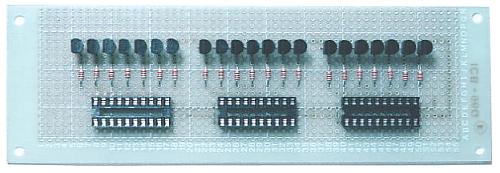

ラッチレジスタ回路は制御回路とダイオードマトリクスの間に設置しています。

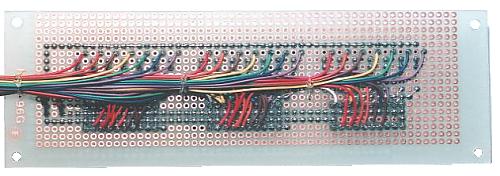

ラッチレジスタを増設したので、5V用のレギュレータは１Ａタイプに変更しました。	LED電流制御用の抵抗器はLEDのリード線に直接ハンダ付けしました。

---

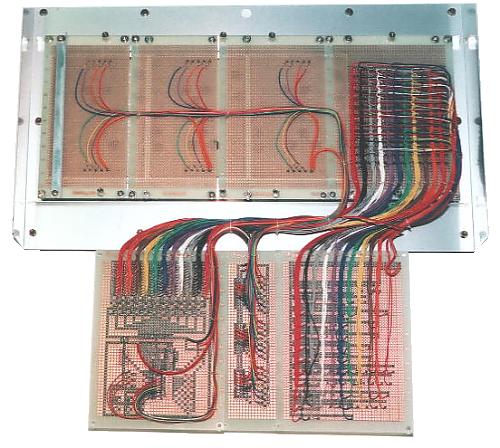

全ての変更が完了した状態です。
