大型表示電波時計　CPUユニットの製作工程

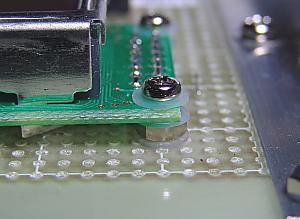

LCDのプリント基板には端の方まで細いパターンが走っています。基板を固定するビスでパターンを痛めないようにプラスチックのワッシャーを使っています。ユニットの基板は強度を高めるため両端にＬアングルを取り付けています。その固定用のビスと配線との接触を防ぐためにベークライトのワッシャを使っています。

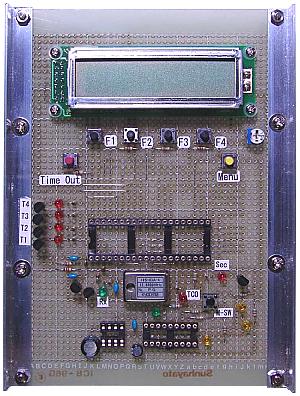

基板内の配線が終了したCPUユニットの部品面です。
スイッチ等の名称にはのり付きの紙を使用しています。

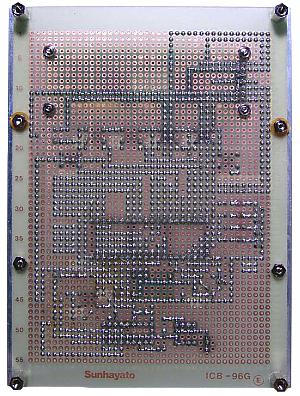

配線面の状態です。
