大型表示電波時計　電源ユニットの製作工程

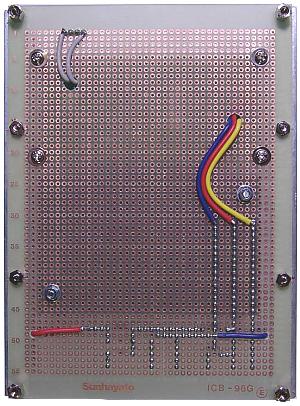

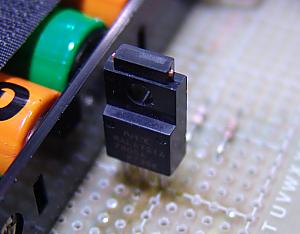

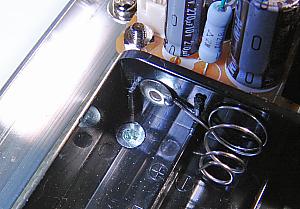

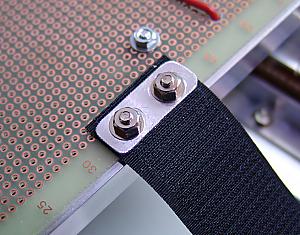

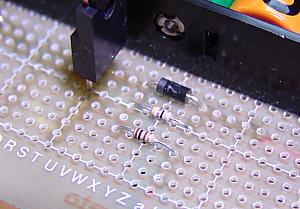

電池ボックスの電極接続部分は接触不良する場合があります。半田付けをして接触ｊ不良を防いでいます。 配線が終わったあと、電池の充電電流を制御する抵抗の値を決めます。今回は47Ωで充電電流が約60mAになりました。 電源ユニットの部品面です。 電源ユニットの配線面です。 バッテリーの落下を防ぐため、マジックテープのバンドを取り付けました。 バッテリー駆動に切り替えるとき100mA以上の電流が流れるため、1Aタイプのレギュレータに変えました。
