室温調節装置　制御ユニットの製作工程

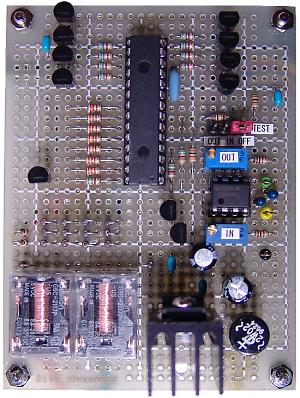

制御ユニットの部品面の状態です。
画面をクリックすると部品説明のページにジャンプします。

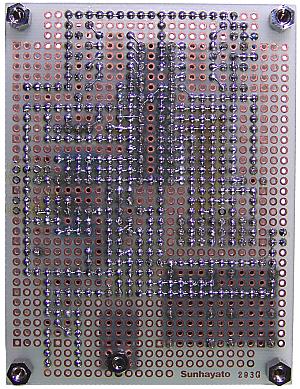

配線面の状態です。
この写真はレギュレータに放熱器を付ける前に撮ったものです。

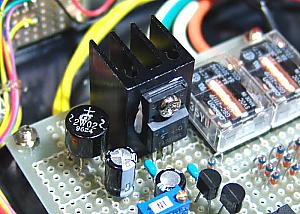

３端子レギュレータに放熱器を付けた状態です。

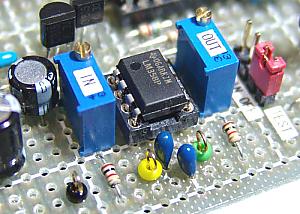

温度センサーの出力を増幅するオペアンプ部分です。テストピンの間にあるコンデンサは温度センサーの出力電圧を安定させるタンタルコンデンサです。
