以下に紫外線露光器の構造について説明します。

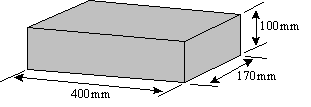

シャーシの内部には蛍光灯を入れています。また、上部には回路部品を配置しています。
シャーシの材質は加工のやり易い０．３ｍｍのアルミニューム板を使用しています。
寸法は以下のようにしました。

長さ	：	４００ｍｍ（蛍光灯の長さ：３４５ｍｍを考慮）
奥行き	：	１７０ｍｍ（感光基板を押さえるクランプ装置の幅：１７０ｍｍを考慮）
高さ	：	１００ｍｍ（反射板の曲がりを考慮したが、適当）

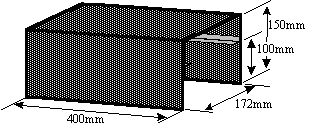

回路部品にはＡＣ１００Ｖがむき出しになっている部分があるので、触って感電しないようにカバーを付けます。
回路部品は多少熱がでるので、カバーは３ｍｍ径の穴の開いたアルミパンチング板（１．５ｍｍ厚）を使用しています。
奥行きを１７２ｍｍ（シャーシより２ｍｍ広い）で曲げます。パンチング板を曲げるのには木の角材でパンチング板を挟んで固定し、やはり木の角材をあてがって金槌で少しずつ曲げます。（結構大変。知り合いに鉄工屋さんがいると楽なのですが。）
寸法は以下のようにしました。

長さ	：	４００ｍｍ
奥行き	：	１７２ｍｍ
高さ	：	１５０ｍｍ（部品の高さを考慮して、シャーシの上部に５０ｍｍの空間ができるようにしました）

シャーシの上にカバーを被せたとき、５０ｍｍの空間を確保（カバーと部品が接触しないように）するためにカバーの上面から５０ｍｍ下がったカバー側面にＬ形のアルミアングル棒を取り付けています。

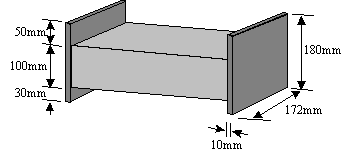

シャーシの長手方向の両サイドには１０ｍｍ厚の木の板を取り付けています。
これは装置の下部に３０ｍｍの空間（クランプ装置を入れる）を確保するためと、シャーシの補強のために取り付けています。
シャーシは０．３ｍｍ厚のアルミ板なので、蛍光灯ソケットのバネでシャーシ自体が外側に湾曲してしまいますので、その補強です。
寸法は以下のようにしました。

厚さ	：	１０ｍｍ
奥行き	：	１７２ｍｍ
高さ	：	１８０ｍｍ
