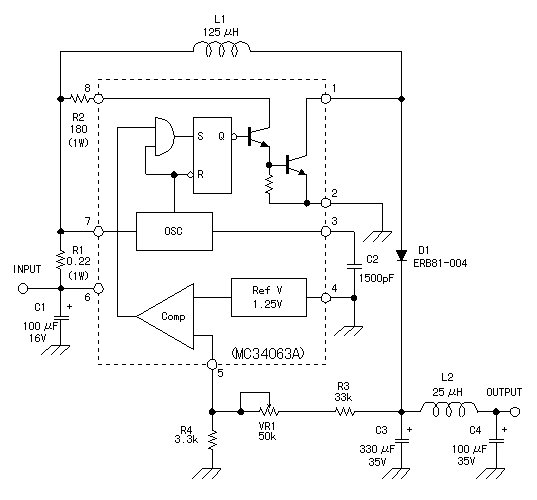

ステップアップ・コンバータ
(MC34063A)




ステップアップ・コンバータとは入力電圧より高い出力電圧を作るための電源装置です。今回作成したコンバータは＋１２Ｖの入力電圧から＋１３Ｖ〜＋３２Ｖの範囲で任意の固定出力電圧を発生させるものです。入力電流の制限値を約１．３Ａにしていますので、入力電力の最大値は約１６Ｗです。レギュレータの効率を８０％とすると＋３２Ｖの出力電圧の場合、出力電流は約０．４Ａになります。（計算では）
