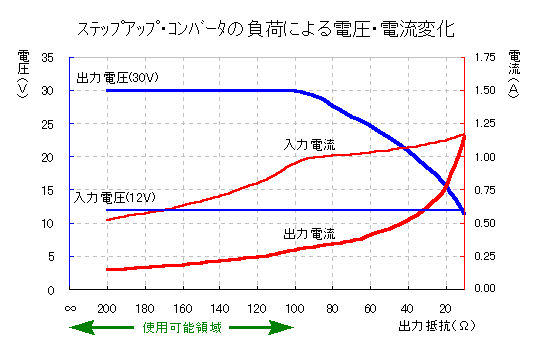

 負荷変動による電圧・電流変動
| 出力に接続する負荷抵抗を小さくしていくと、ある時点から出力電圧が低下します。今回作成した回路では負荷抵抗器を１００Ω以下にした時点から出力電圧が低下し始めます。これは入力電流の制限（計算では1.3A）によるものと思われます。 |

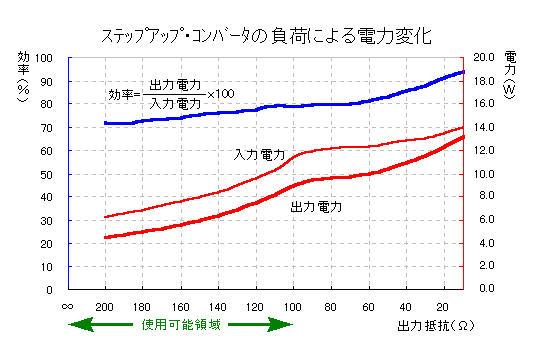

負荷変動による電力変動
上の図は負荷抵抗の値を小さくした場合の入出力電力および効率の変化を表しています。１００Ω以下の抵抗の場合でも出力電力は徐々に上昇していますが、出力電圧が低下していますので、実用としては使えません。
実用領域での効率は７０％から８０％位です。コンバータでの損失（入力電力−出力電力）は約２Ｗで、負荷が変わってもあまり変化はしていません。ですから、出力が小さくなると、効率が下がってきます。 |

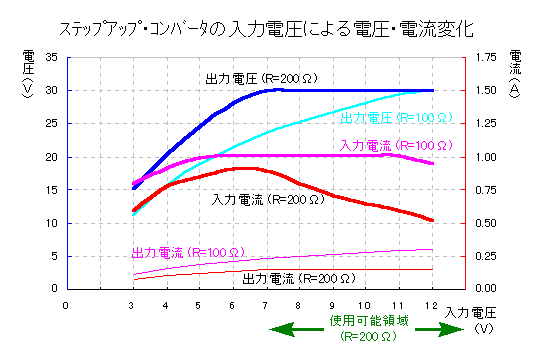

入力電圧低下による電圧・電流変動
入力電圧を低下させた場合の出力電圧及び電流の変化を測定してみました。
負荷抵抗が１００Ωの場合はコンバータ能力の上限ですので、入力電圧を下げると出力電圧も下がり始めます。
負荷抵抗が２００Ωの場合は入力電流に余裕があり、約７Ｖまで下げても出力電圧は３０Ｖを維持しています。入力電流は出力電力に見合う分増加していきます。負荷が２００Ωの場合、入力電圧が７Ｖになると入力電流が約１Ａに近づき能力の限界となっています。それ以下の電圧にすると出力電圧も低下し始めます。 |

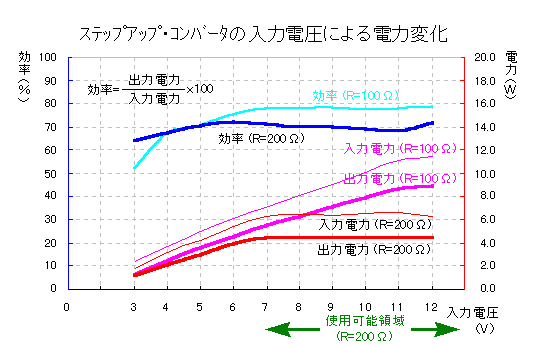

入力電圧低下による電力変動
上の図は入力電圧を低下させた場合の出力電力および効率の変化を表しています。
負荷抵抗が１００Ωの場合は入力電圧の低下に伴って出力電力も低下し始めます。
負荷抵抗が２００Ωの場合は約７Ｖまで一定の出力電力が供給されています。入力電力もあまり変化せず、コンバータの損失は約２Ｗになっています。 |
脈流電圧
上の写真は無負荷時の出力に出ている脈流電圧の波形です。電圧は約30mVp-pです。出力電圧が３０Ｖですから０．１％の脈流になります。
この脈流電圧は負荷に電流が流れるとほとんどなくなり、きれいな直流電圧になります。今回の回路では二次フィルタを設けていますので、負荷に電流がながれると二次フィルタのコイル（Ｌ２）の平滑作用が働き、脈流電流の流れを阻止するためと思われます。 |
|
